    SW2303 多协议PD快充方案
    USB C口日益普及，PD快充成为各大手机标配。K8凯发科技顺应市场需求及时推出了快充协议芯片SW2303。SW2303 是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、 AFC、SFCP 以及 PE 等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。SW2303 集成了 CV/CC 控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及 少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。

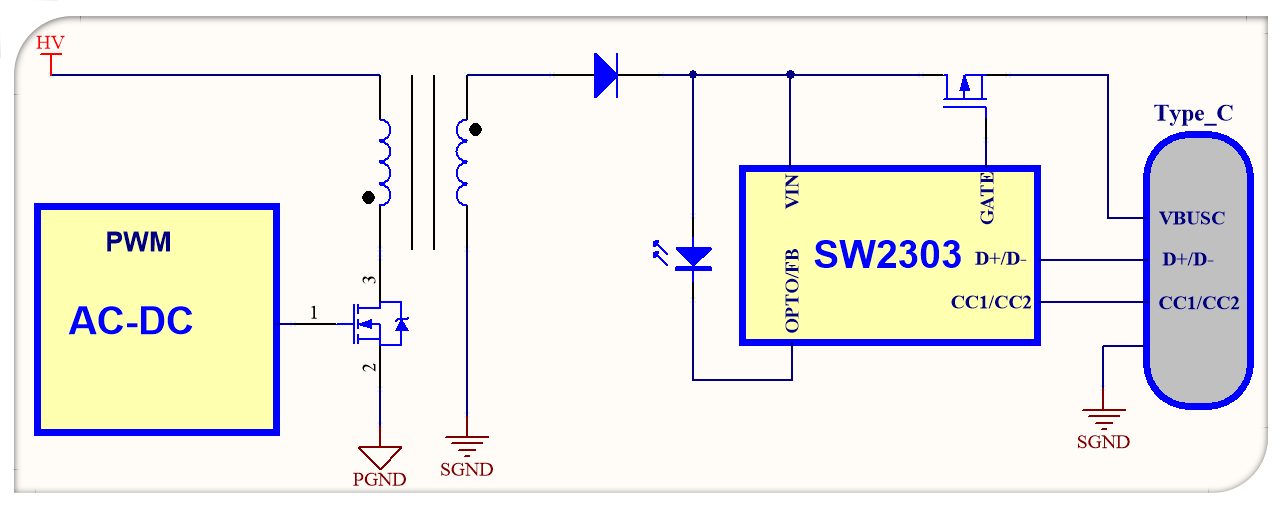

    PD快充方案原理图


    SW2303关键特性
    1
    支持多种快充协议：PD、QC、FCP、高低压 SCP、 AFC、SFCP 以及 PE
    2
    芯片顺利获得认证，证书齐全： PD With PPS （TID ：4847） QC4.0+证书编号：QC20201216209
    3
    宽输入电压范围 3.0~25V
    4
    保护机制完备：输出过压保护、输出欠压保护、输入低电保护、输出过流保护、芯片过温保护、NTC 过温保护
    5
    支持 NMOS/PMOS 通路管，可自动识别
    6
    支持光耦反馈/FB控制
    7
    支持 I2C 接口
    8
    支持动态功率分配，功率和电压档位灵活配置
    9
    QFN-16(4x4mm) 封装
    10
    ESD＞±4KV
    工具与支持

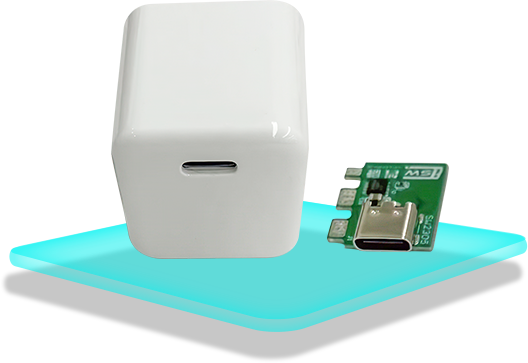

    SW2303 多协议PD快充方案

    K8凯发给予产品设计工具和相关文件帮助用户加快设计速度，SW2303已量产供货，样品及demo请咨询各大代理商。
